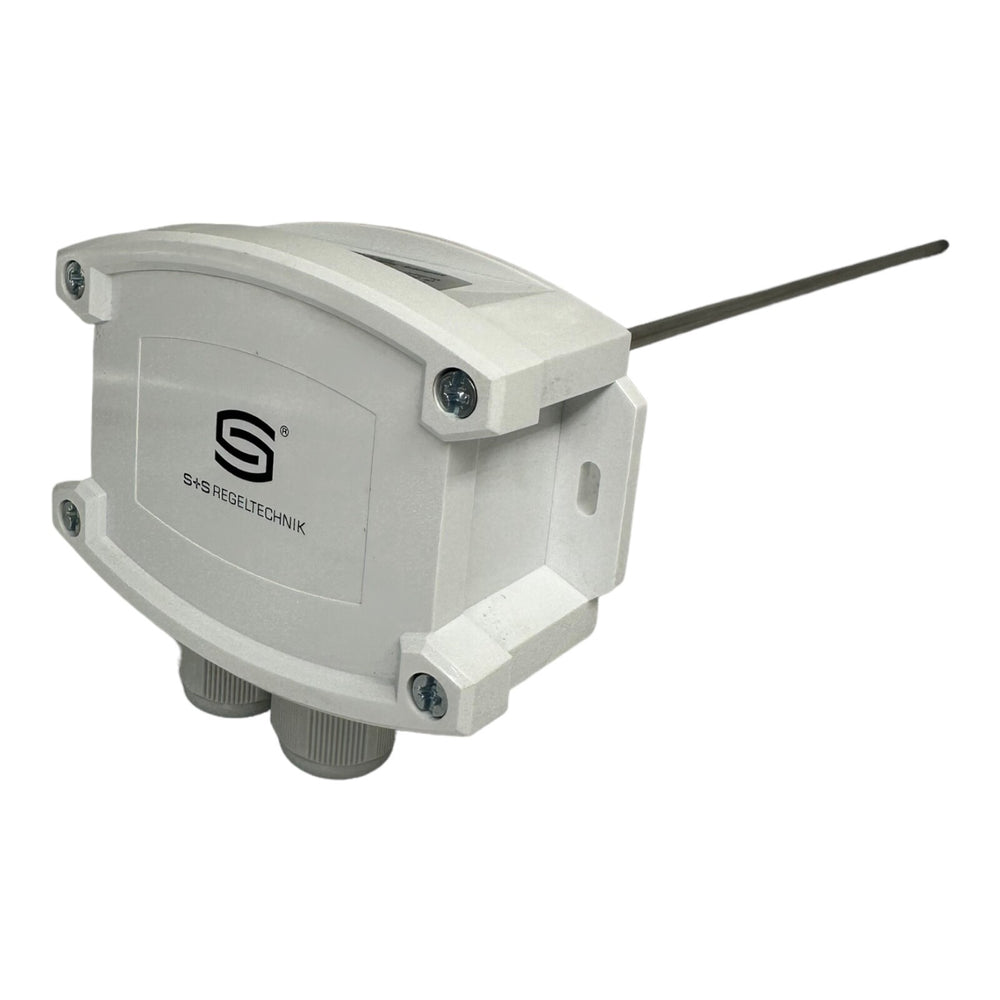

S+S Tauch- Einschraub- Kanal-Temperaturmessumformer TM65-Modbus-T3 400mm

Artikelmerkmale

• TAUCH-/ EINSCHRAUB-/ KANAL-TEMPERATURMESSUMFORMER THERMASGARD® TM 65 - MODBUS - T3
  Patentiertes Qualitätsprodukt (Tauchfühler Patent-Nr. DE 10 2012 017 500.0)

  Kalibrierfähiger Temperaturmessumformer mit Fühlerrohr THERMASGARD® TM 65 - Modbus - T3, mit Modbus-Anschluss, im schlagfesten Kunststoffgehäuse mit Schnellverschlussschrauben, Edelstahl-Schutzrohr (50 - 400 mm), wahlweise mit/ ohne Display, misst Temperatur (–50...+150 °C). Internationales Einheitensystem SI (default) ist auf Imperial umstellbar (über Modbus).

  Der Kanalfühler dient zur Erfassung der Temperatur in flüssigen oder gasförmigen Medien. Für aggressive Medien sind die Edelstahltauchhülsen zu verwenden. Der Einsatz erfolgt in der Heizungstechnik, Lüftungs- und Klimakanälen, in Rohrleitungen, in Speichern, Fernwärmekompaktstationen, Warm- und Kaltwasseranlagen, Öl- und Schmierkreislauf- systemen, im Maschinen- und Anlagenbau sowie im gesamten Industriebereich.
  Innovativer Modbusfühler mit galvanisch getrennter RS485-Modbus-Schnittstelle, zuschaltbarem Busabschlusswiderstand, DIP-Schalter zur Einstellung der Busparameter und Busadresse imstromlosen Zustand, interne LEDs zur Telegrammstatusanzeige, zwei getrennte Push-in-Klemmen und großem dreizeiligem Display (beleuchtet, im 7-Segment-Bereich und Dot-Matrix-Bereich individuell programmierbar). Mittels Eigendiagnostik werden Fühlerbruch oder Fühlerkurzschluss als Fehler erkannt. Die Fehlermeldungen sind über den Modbus abrufbar und werden im Display angezeigt. Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Feinjustierung durch den Fachmann ist möglich.
  TECHNISCHE DETAILS

  Spannungsversorgung

  24 V AC (± 20 %) und
  15…36 V DC

  Leistungsaufnahme

  < 1,2 W/ 24 V DC; < 1,8 VA/ 24 V AC

  Datenpunkte

  Temperatur [°C] [°F]

  Abweichung Temperatur

  typisch ± 0,2 K bei +25 °C

  Sensor

  Pt1000, DIN EN 60751, Klasse B
  (Perfect Sensor Protection)

  Messbereich

  –50...+150 °C

  Nullpunkt-Offset

  ± 10 °C

  Umgebungstemperatur

  Messumformer –30...+70 °C

  Medium

  abhängig von gewählter Tauchhülse

  Fehlererkennung

  Fühlerbruch, Fühlerkurzschluss

  Busprotokoll

  Modbus (RTU-Mode), Adressbereich 0...247 einstellbar

  Signalfilterung

  0,3 s / 1 s / 10 s

  Schutzrohr

  Edelstahl, 1.4571, V4A, Ø = 6 mm

  elektrischer Anschluss

  0,2 -1,5 mm², über Push-In-Klemme

  Kabelverschraubung

  2x M 20 x 1,5; mit Zugentlastung, auswechselbar,
  Innendurchmesser 8 - 13mm

  zulässige Luftfeuchte

  < 95 % RH, nicht kondensierende Luft

  Schutzklasse

  III (nach EN 60 730)

  Schutzart

  IP 65 (nach EN 60 529)*

  Eigendiagnostik

  Error 1 bei Fühlerbruch
  Error 2 bei Fühlerkurzschluss

  Kabelanschluss

  Kabelverschraubung aus Kunststoff
  (2x M 20 x 1,5; mit Zugentlastung, auswechselbar,
  Innendurchmesser 8 - 13 mm) oder
  M12-Steckverbinder nach DIN EN 610762101
  (optional auf Anfrage)

  Gehäuse

  Kunststoff, UV-beständig,
  Werkstoff Polyamid, 30 % glaskugelverstärkt,
  mit Schnellverschlussschrauben
  (Schlitz / Kreuzschlitz-Kombination),
  Farbe Verkehrsweiß (ähnlich RAL 9016)

  Abmaße Gehäuse

  108 x 78,5 x 43,3 mm (Tyr 3 ohne Display)

  Normen

  CE-Konformität,
  elektromagnetische Verträglichkeit nach EN 61326,
  nach EMV-Richtlinie 2014/ 30/ EU

  Ausstattung

  Display mit Beleuchtung, dreizeilig, programmierbar,
  Ausschnitt ca. 51 x 29 mm (B x H),
  zur Anzeige der Ist-Temperatur, Fehlermeldung oder
  eines individuell programmierbaren Anzeigewertes
