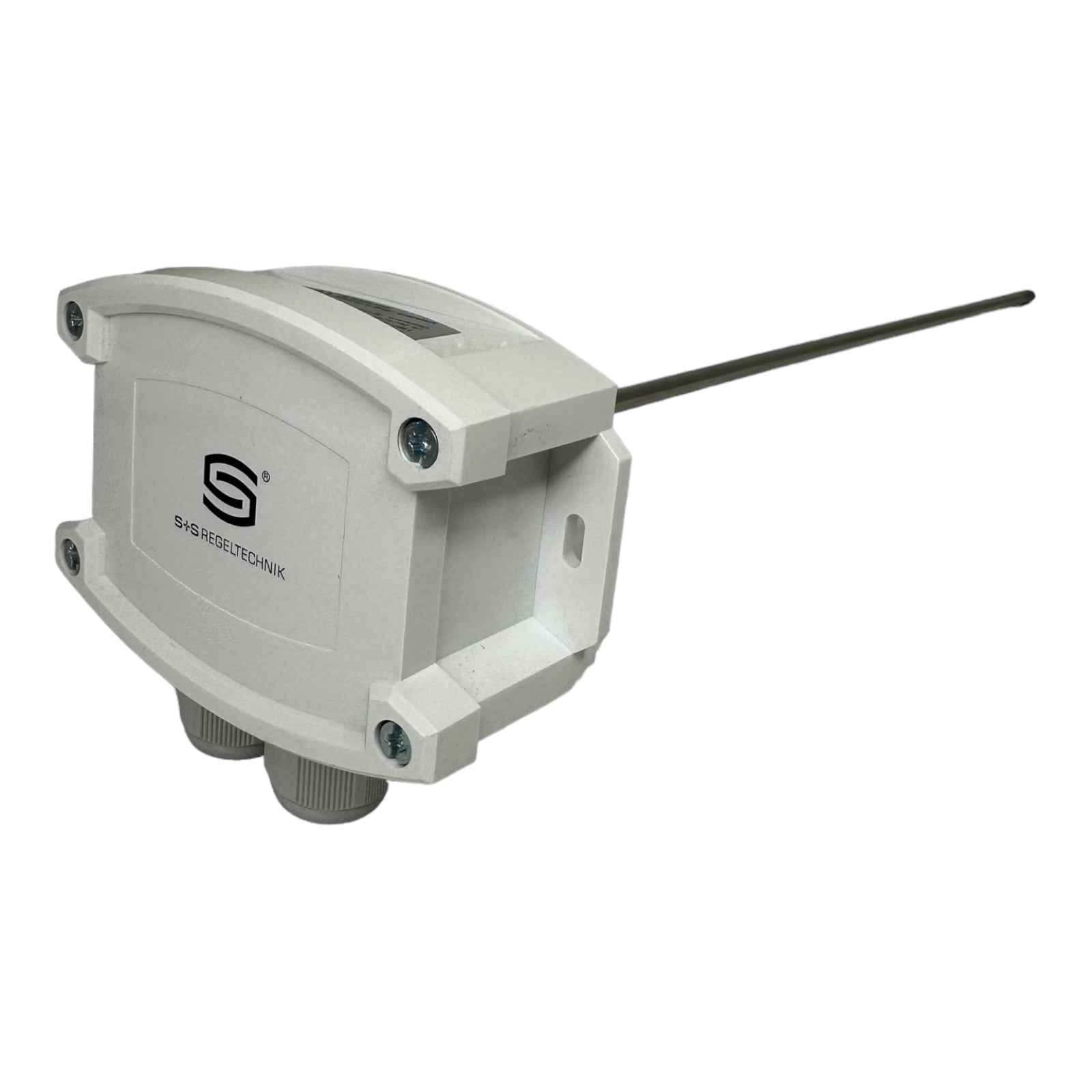

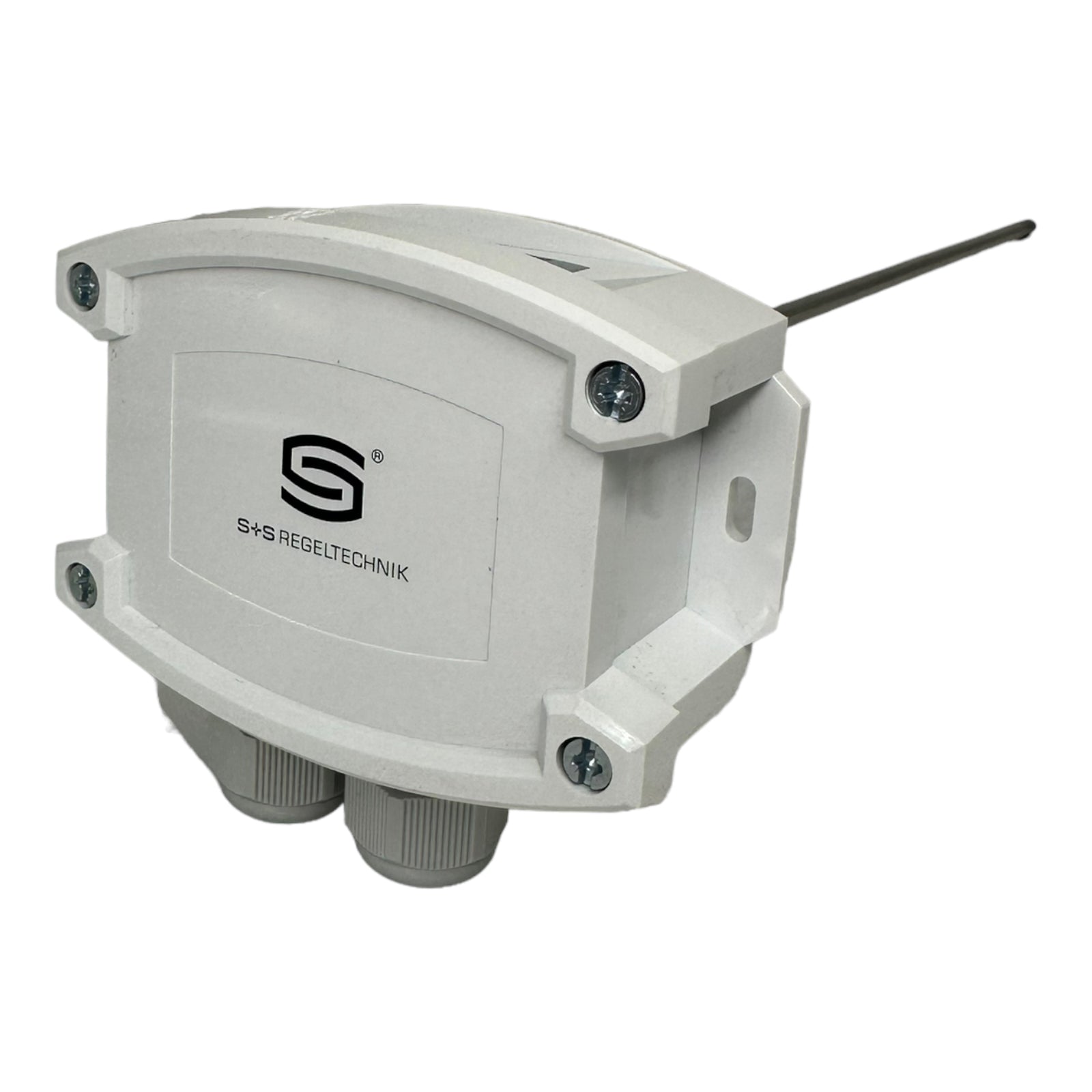

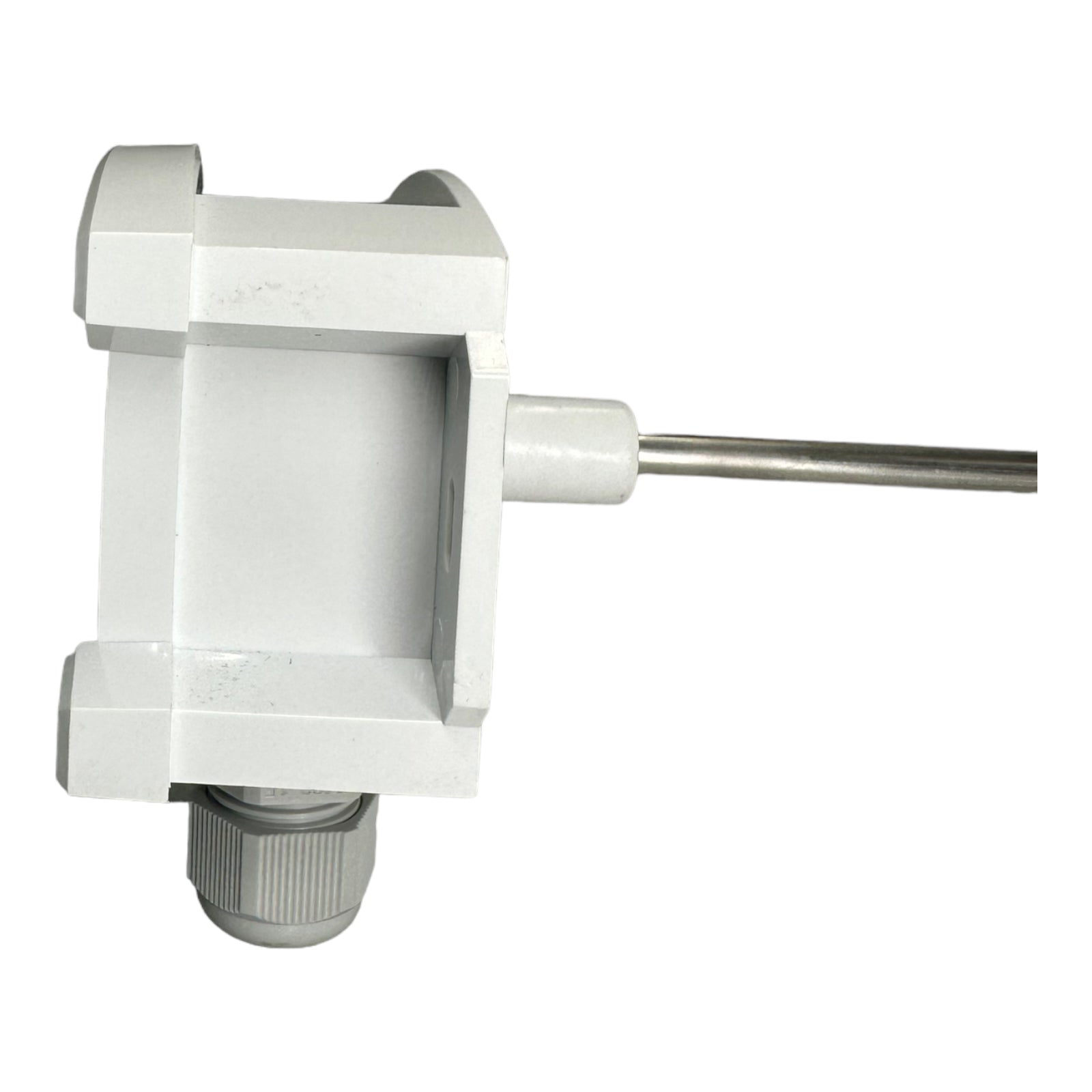

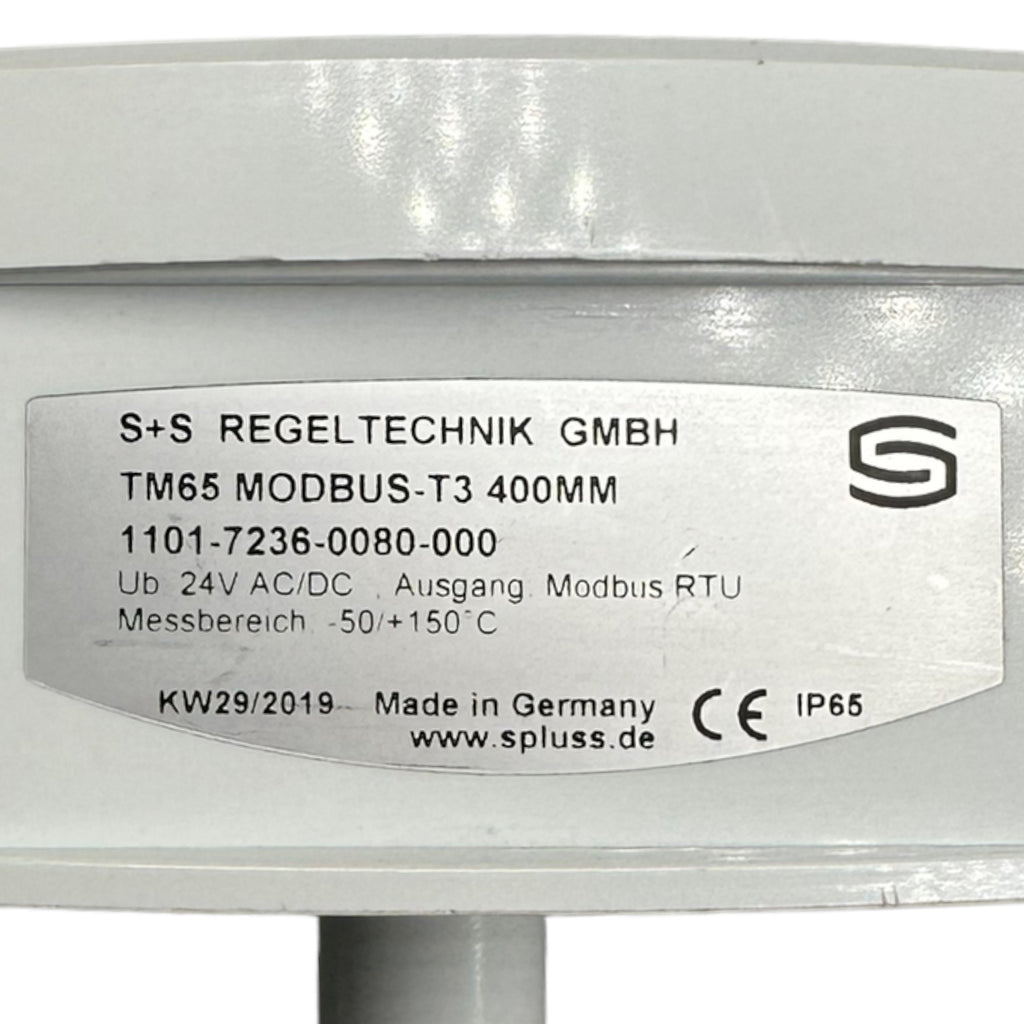

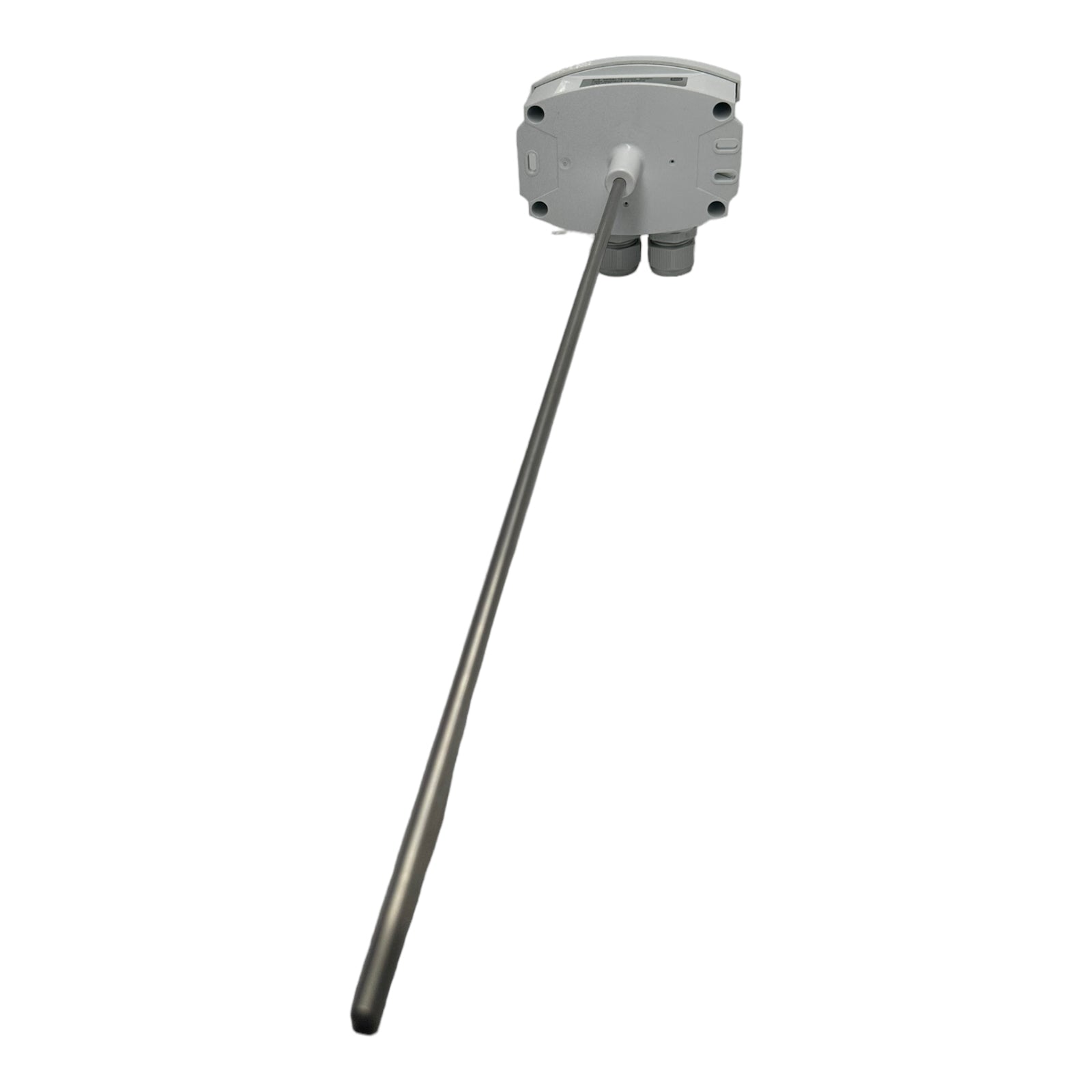

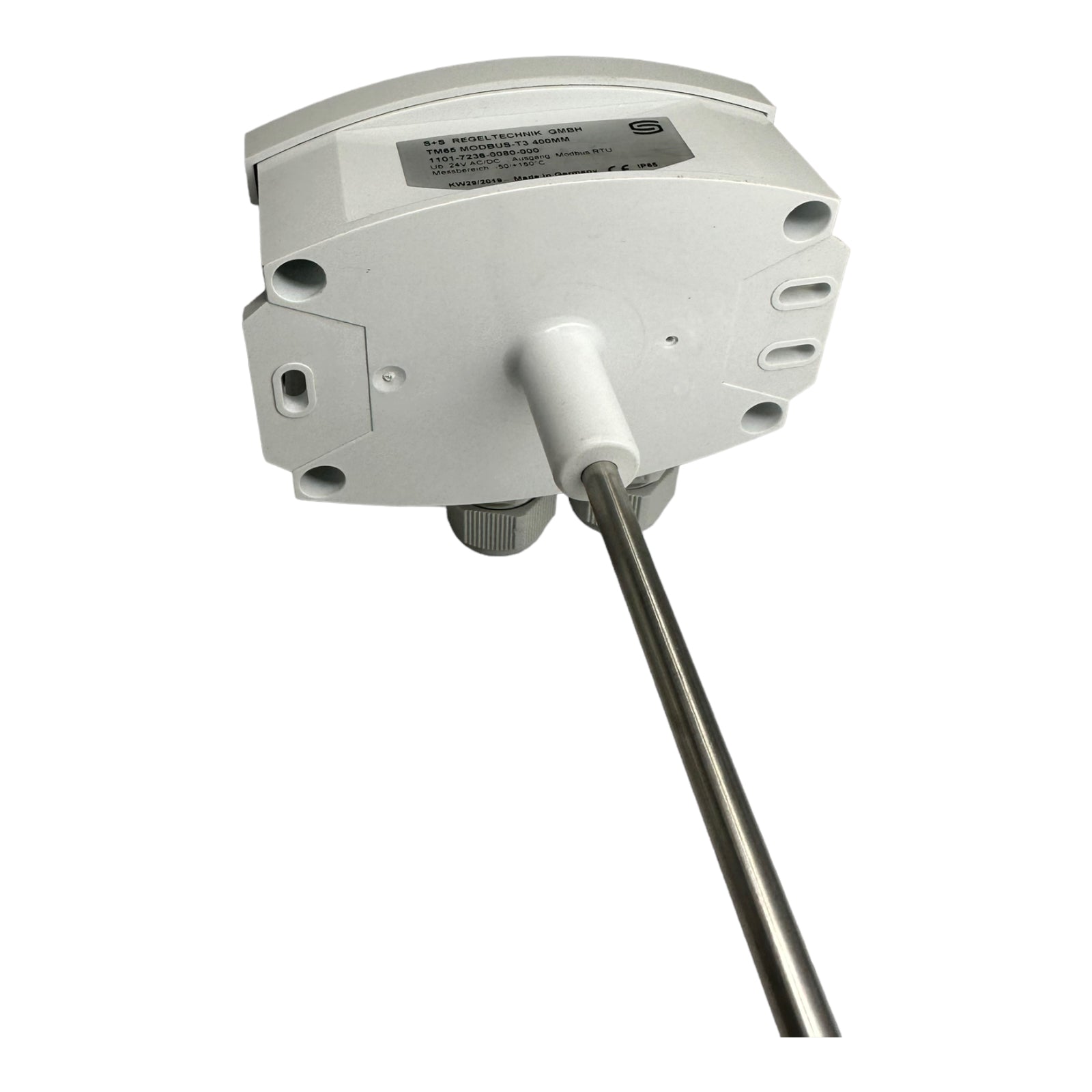

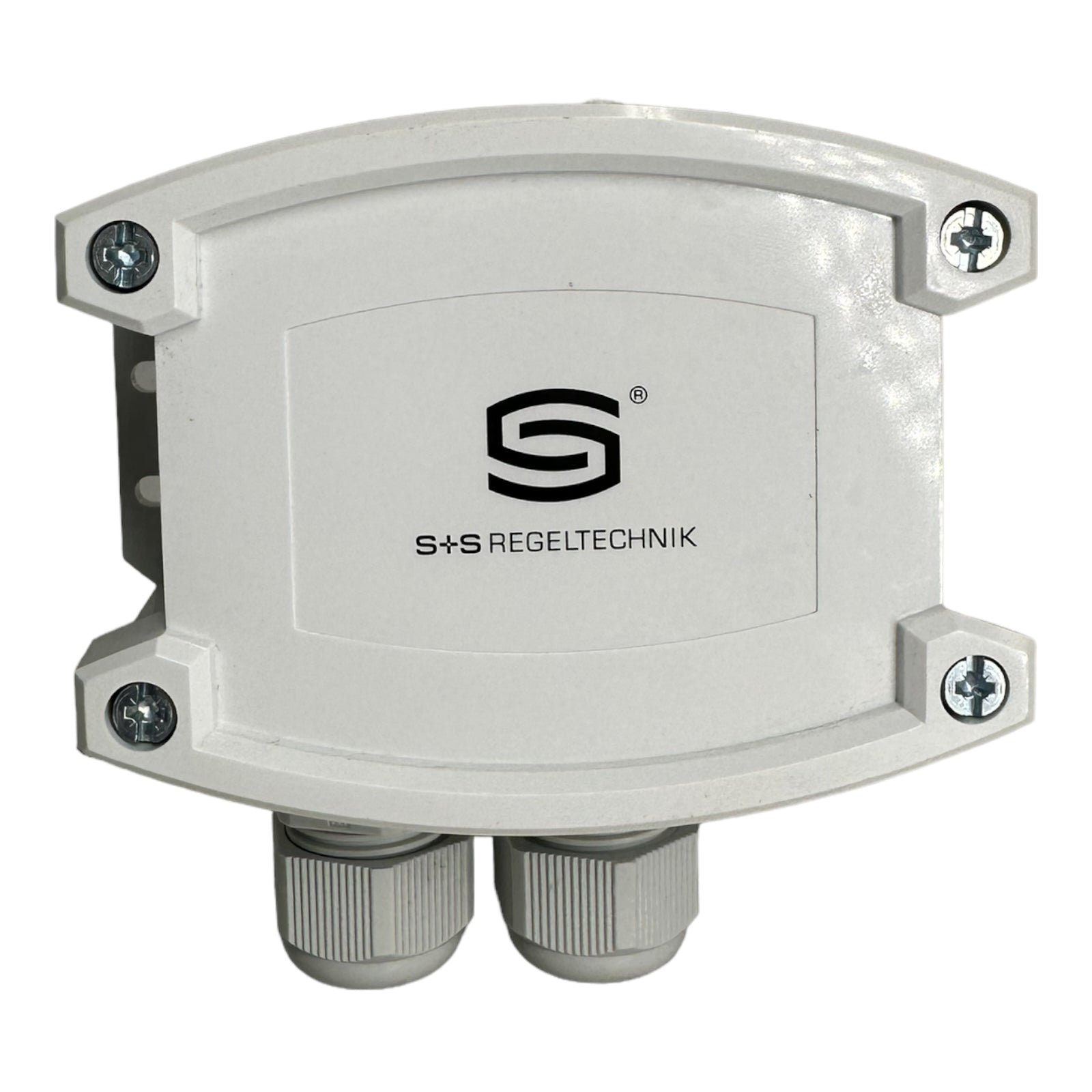

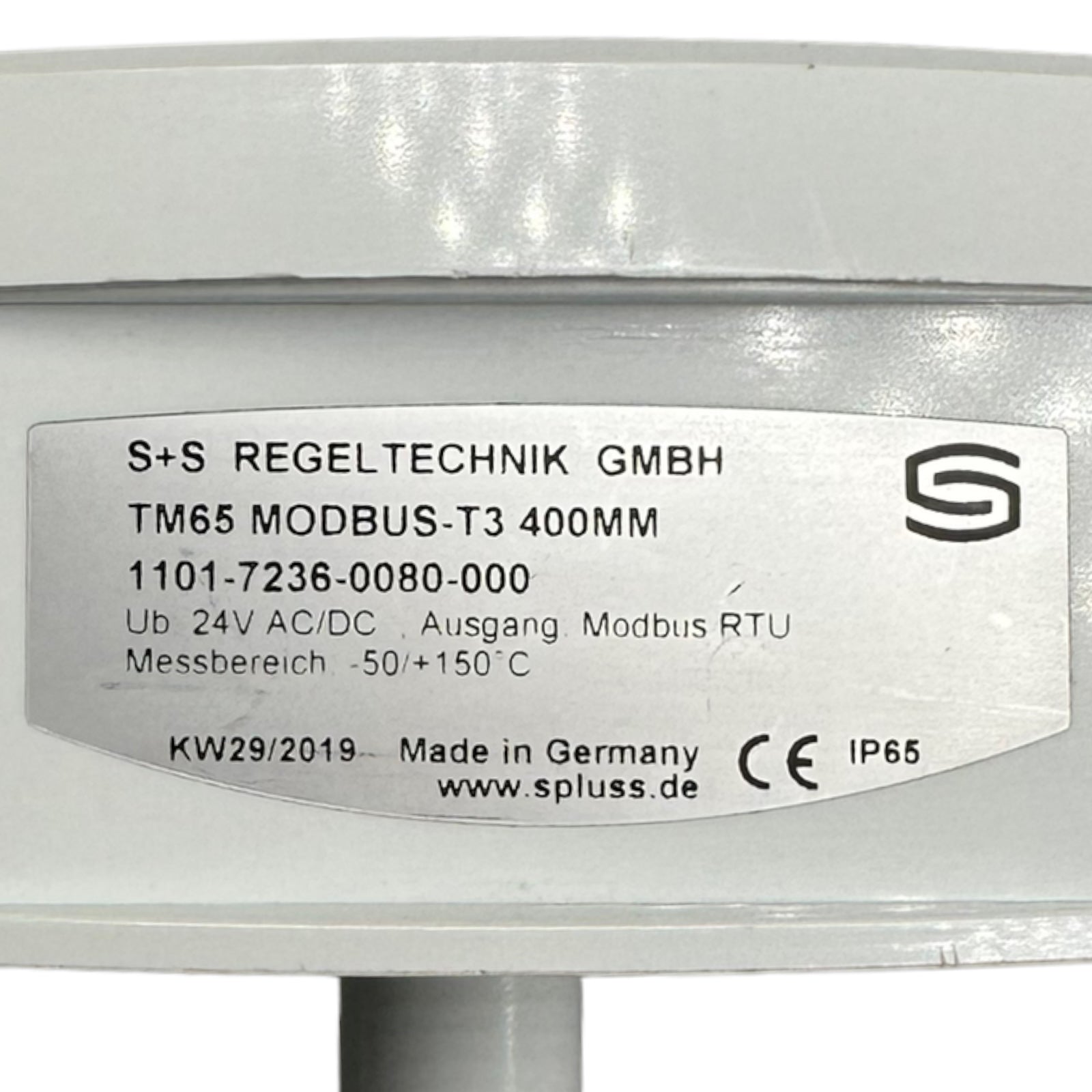

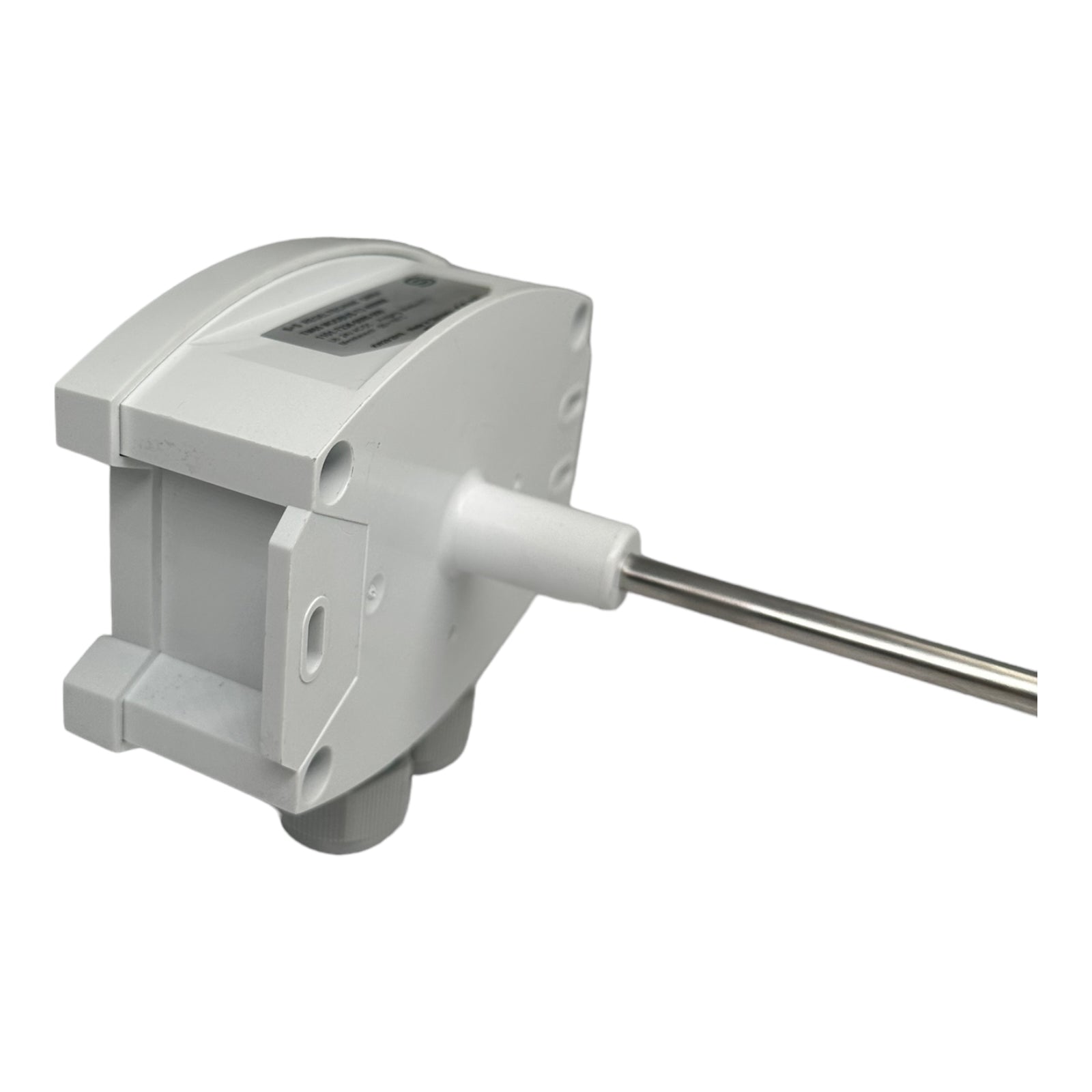

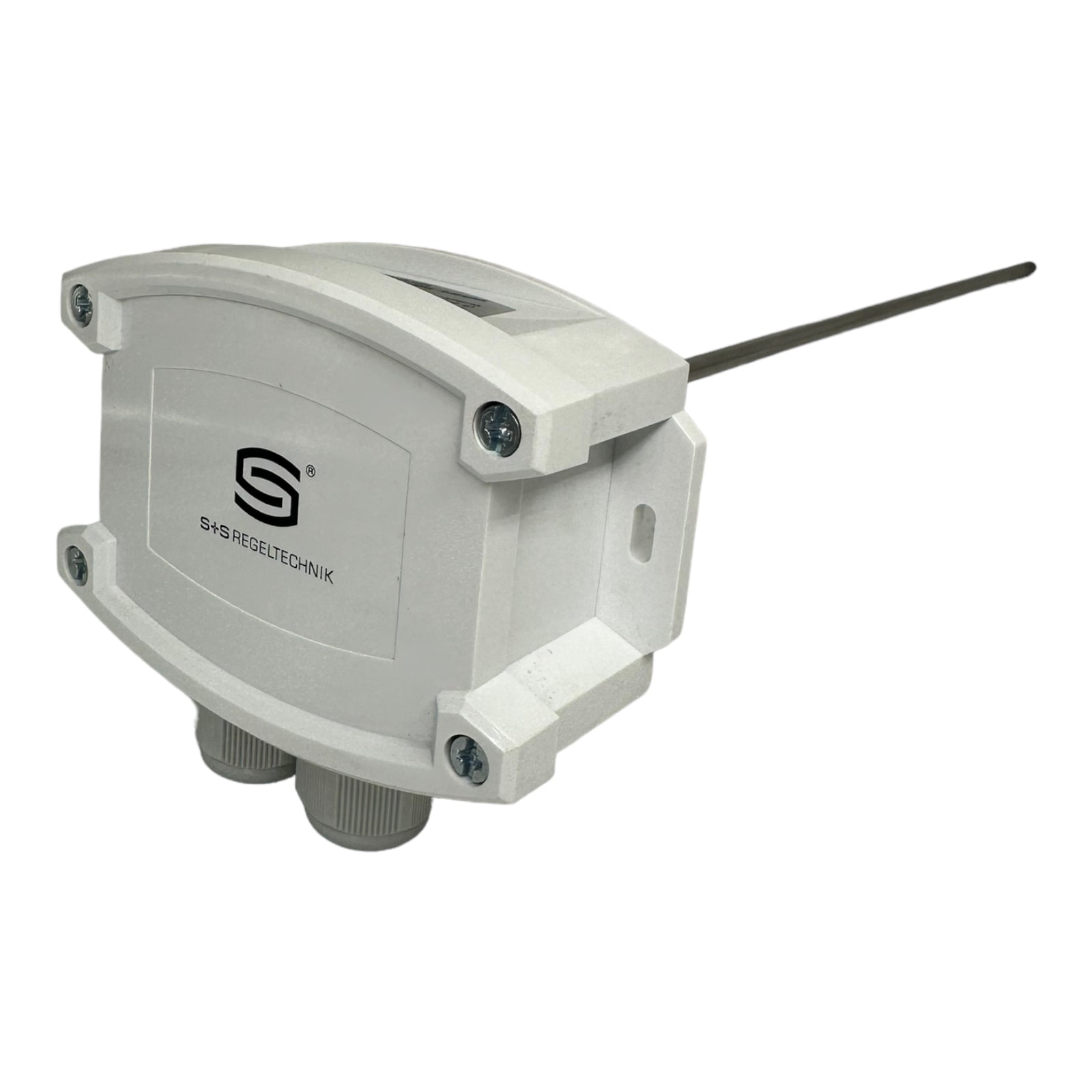

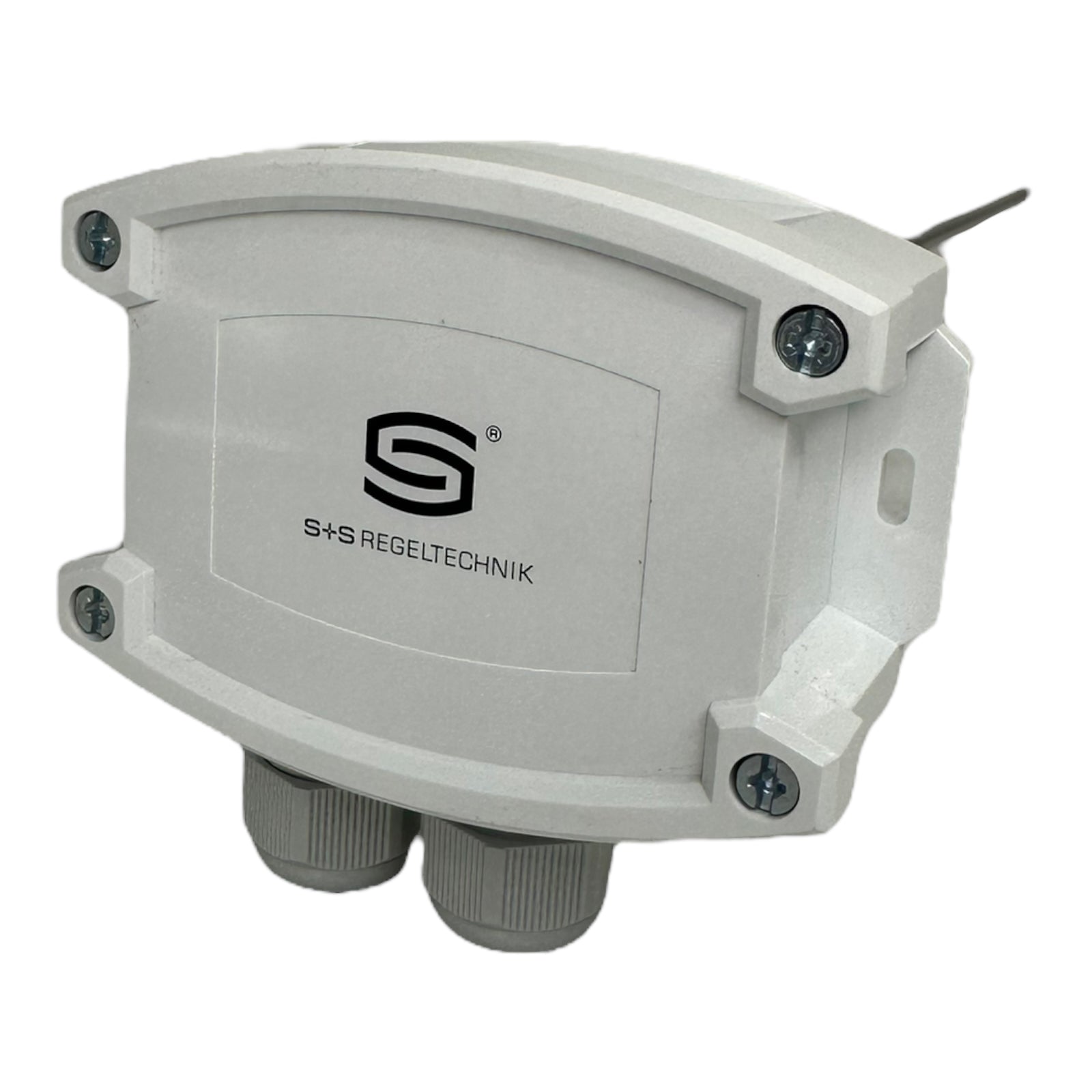

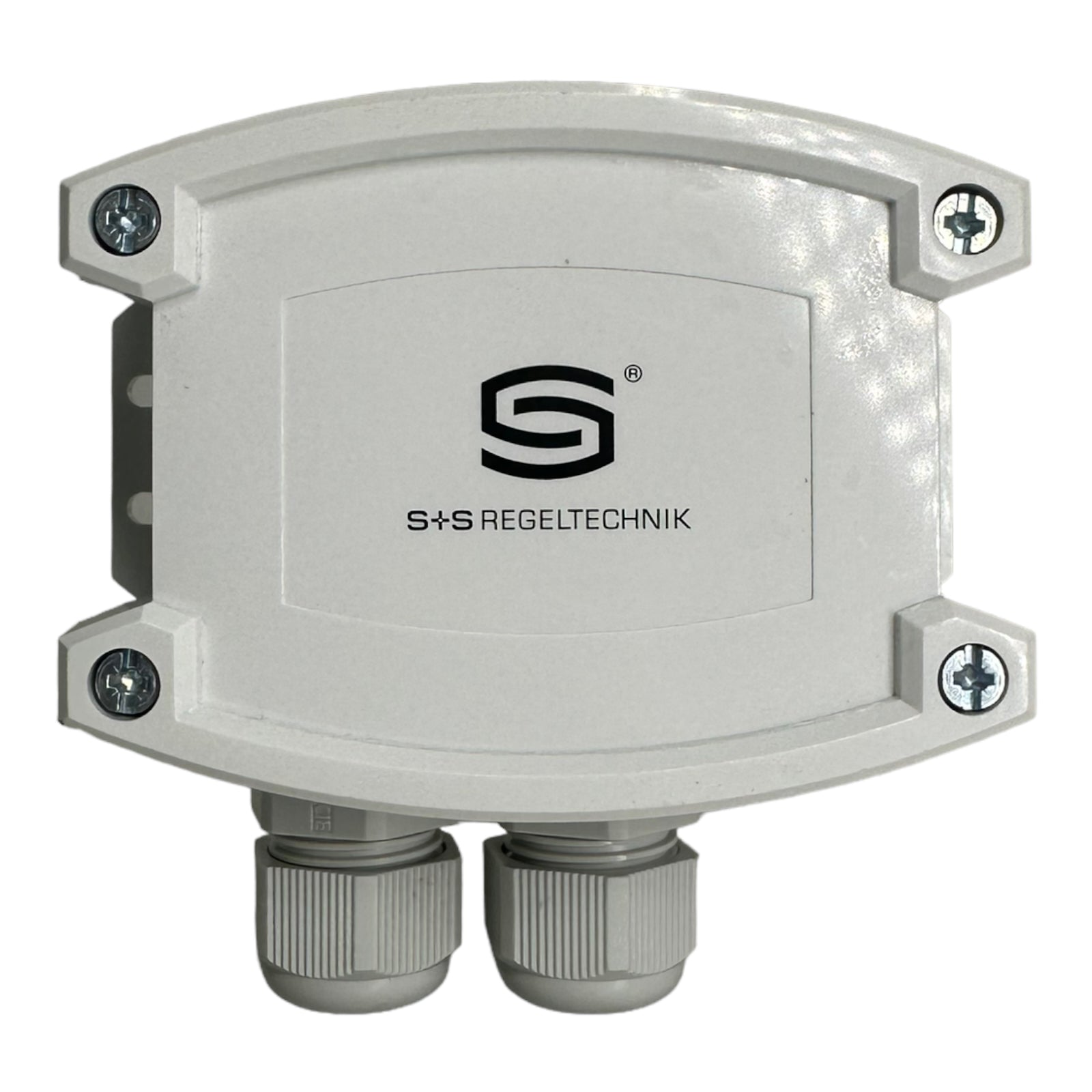

S+S Tauch- Einschraub- Kanal-Temperaturmessumformer TM65-Modbus-T3 400mm

S+S Tauch- Einschraub- Kanal-Temperaturmessumformer TM65-Modbus-T3 400mm

€72.99
  • Zustand: Gebraucht
  • TAUCH-/ EINSCHRAUB-/ KANAL-TEMPERATURMESSUMFORMER THERMASGARD® TM 65 - MODBUS - T3
    Patentiertes Qualitätsprodukt (Tauchfühler Patent-Nr. DE 10 2012 017 500.0)

    Kalibrierfähiger Temperaturmessumformer mit Fühlerrohr THERMASGARD® TM 65 - Modbus - T3, mit Modbus-Anschluss, im schlagfesten Kunststoffgehäuse mit Schnellverschlussschrauben, Edelstahl-Schutzrohr (50 - 400 mm), wahlweise mit/ ohne Display, misst Temperatur (–50...+150 °C). Internationales Einheitensystem SI (default) ist auf Imperial umstellbar (über Modbus).

    Der Kanalfühler dient zur Erfassung der Temperatur in flüssigen oder gasförmigen Medien. Für aggressive Medien sind die Edelstahltauchhülsen zu verwenden. Der Einsatz erfolgt in der Heizungstechnik, Lüftungs- und Klimakanälen, in Rohrleitungen, in Speichern, Fernwärmekompaktstationen, Warm- und Kaltwasseranlagen, Öl- und Schmierkreislauf- systemen, im Maschinen- und Anlagenbau sowie im gesamten Industriebereich.
    Innovativer Modbusfühler mit galvanisch getrennter RS485-Modbus-Schnittstelle, zuschaltbarem Busabschlusswiderstand, DIP-Schalter zur Einstellung der Busparameter und Busadresse imstromlosen Zustand, interne LEDs zur Telegrammstatusanzeige, zwei getrennte Push-in-Klemmen und großem dreizeiligem Display (beleuchtet, im 7-Segment-Bereich und Dot-Matrix-Bereich individuell programmierbar). Mittels Eigendiagnostik werden Fühlerbruch oder Fühlerkurzschluss als Fehler erkannt. Die Fehlermeldungen sind über den Modbus abrufbar und werden im Display angezeigt. Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Feinjustierung durch den Fachmann ist möglich.
    TECHNISCHE DETAILS
    Spannungsversorgung
    24 V AC (± 20 %) und
    15…36 V DC
    Leistungsaufnahme
    < 1,2 W/ 24 V DC; < 1,8 VA/ 24 V AC
    Datenpunkte
    Temperatur [°C] [°F]
    Abweichung Temperatur
    typisch ± 0,2 K bei +25 °C
    Sensor
    Pt1000, DIN EN 60751, Klasse B
    (Perfect Sensor Protection)
    Messbereich
    –50...+150 °C
    Nullpunkt-Offset
    ± 10 °C
    Umgebungstemperatur
    Messumformer –30...+70 °C
    Medium
    abhängig von gewählter Tauchhülse
    Fehlererkennung
    Fühlerbruch, Fühlerkurzschluss
    Busprotokoll
    Modbus (RTU-Mode), Adressbereich 0...247 einstellbar
    Signalfilterung
    0,3 s / 1 s / 10 s
    Schutzrohr
    Edelstahl, 1.4571, V4A, Ø = 6 mm
    elektrischer Anschluss
    0,2 -1,5 mm², über Push-In-Klemme
    Kabelverschraubung
    2x M 20 x 1,5; mit Zugentlastung, auswechselbar,
    Innendurchmesser 8 - 13mm
    zulässige Luftfeuchte
    < 95 % RH, nicht kondensierende Luft
    Schutzklasse
    III (nach EN 60 730)
    Schutzart
    IP 65 (nach EN 60 529)*
    Eigendiagnostik
    Error 1 bei Fühlerbruch
    Error 2 bei Fühlerkurzschluss
    Kabelanschluss
    Kabelverschraubung aus Kunststoff
    (2x M 20 x 1,5; mit Zugentlastung, auswechselbar,
    Innendurchmesser 8 - 13 mm) oder
    M12-Steckverbinder nach DIN EN 610762101
    (optional auf Anfrage)
    Gehäuse
    Kunststoff, UV-beständig,
    Werkstoff Polyamid, 30 % glaskugelverstärkt,
    mit Schnellverschlussschrauben
    (Schlitz / Kreuzschlitz-Kombination),
    Farbe Verkehrsweiß (ähnlich RAL 9016)
    Abmaße Gehäuse
    108 x 78,5 x 43,3 mm (Tyr 3 ohne Display)
    Normen
    CE-Konformität,
    elektromagnetische Verträglichkeit nach EN 61326,
    nach EMV-Richtlinie 2014/ 30/ EU
    Ausstattung
    Display mit Beleuchtung, dreizeilig, programmierbar,
    Ausschnitt ca. 51 x 29 mm (B x H),
    zur Anzeige der Ist-Temperatur, Fehlermeldung oder
    eines individuell programmierbaren Anzeigewertes
