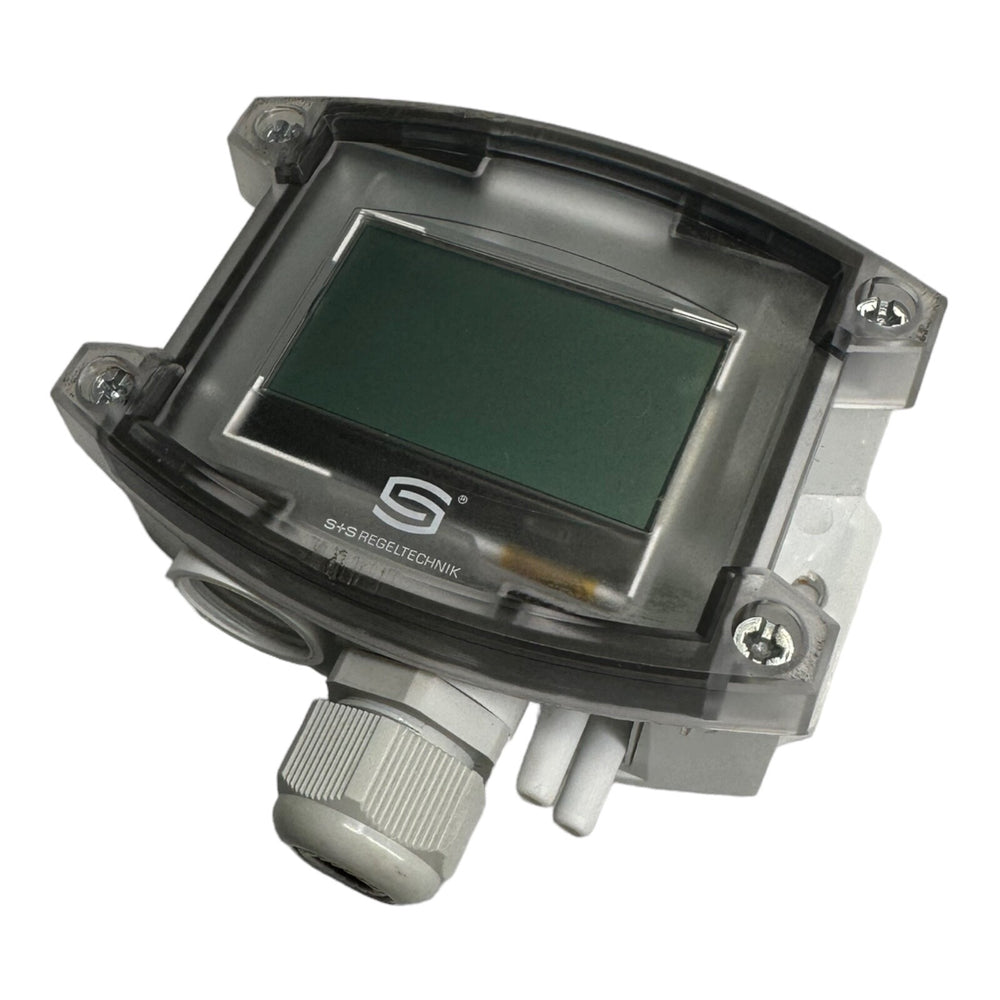

S+S Regeltechnik Druck- und Differenzdruckmessumformer PREMASGARD 2328 LCD

Artikelmerkmale

• DRUCK- UND DIFFERENZDRUCKMESSUMFORMER PREMASGARD® 232X - MODBUS - T3
  Wartungsfreier Druckfühler PREMASGARD® 232x - Modbus - T3 (Serie), mit Modbus- Anschluss, im schlagfesten Kunststoffgehäuse mit Schnellverschlussschrauben, Anschluss-Stutzen für Druckschlauch (Ø 6 mm), mit Kabelverschraubung (optional M12-Steckverbinder nach DIN EN 61076-2-101), wahlweise mit/ ohne Display, zur Messung des Drucks (max. ± 7000 Pa) in Luft. Internationales Einheitensystem SI (default) ist auf Imperial umstellbar (über Modbus). Inkl. Anschlussset ASD-06 (2 m Anschlussschlauch, zwei Druck anschluss nippeln, Schrauben).


  Der Fühler findet Anwendung zur Messung von Über-, Unter- oder Differenzdrücken in sauberer Luft und gasförmigen Medien. Der Einsatz erfolgt in der Reinraum-, Medizin- und Filtertechnik, in Lüftungs- und Klimakanälen, in Spritzkabinen, in Großküchen, zur Filterüberwachung und Füllstandsmessung oder zur Ansteuerung von Frequenzumrichtern. Ein Drucksensor mit piezoresistivem Messelement garantiert exakte Messergebnisse.
  Innovativer Modbusfühler mit galvanisch getrennter RS485-Modbus-Schnittstelle, zuschaltbarem Busabschlusswiderstand, DIP-Schalter zur Einstellung der Busparameter und Busadresse im stromlosen Zustand, interne LEDs zur Telegrammstatusanzeige, zwei getrennte Push-in-Klemmen und großem dreizeiligem Display (beleuchtet, im 7-Segment-Bereich und Dot-Matrix-Bereich individuell programmierbar). Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Feinjustierung durch den Fachmann ist möglich.
  TECHNISCHE DETAILS

  Spannungsversorgung

  24 V AC (± 20 %) und
  15…36 V DC

  Leistungsaufnahme

  < 1,2 W/ 24 V DC; < 1,8 VA/ 24 V AC

  Messbereich Druck

  – 500...+ 500 Pa

  Medientemperatur

  –20...+50 °C (temperaturkompensiert 0...+50 °C)

  Druckanschluss

  mit Stutzen für Druckschlauch Ø 6 mm

  Druckart

  Differenzdruck

  Nullpunkt-Offset

  ± 5 % Messbereich

  Über - / Unterdruck

  máx. ± 50 kPa

  Medium

  saubere Luft und
  nicht aggressive, nicht brennbare Gase

  elektrischer Anschluss

  0,2 -1,5 mm², über Push-In-Klemme

  Kabelverschraubung

  2x M 20 x 1,5; mit Zugentlastung, auswechselbar,
  Innendurchmesser 8 - 13mm

  Langzeitstabilität

  ± 1 % pro Jahr

  Hysterese

  0,3 % EW

  medienberührende Teile

  Messing, Ni, Duroplast, Si, Epoxid, RTV, BSG, UV-Silikongel

  Genauigkeit Druck

  (500 Pa): typisch ± 3 Pa bei +25 °C
  verglichen zu kalibriertem Referenzgerät

  Temp. Driftwerte

  ± 0,1 %/ °C

  Linearität

  < ± 1 % EW

  zulässige Luftfeuchte

  < 95 % RH, nicht kondensierende Luft

  Messbereich Druck

  – 500...+ 500 Pa

  Schutzklasse

  III (nach EN 60 730)

  Schutzart

  IP 65 (nach EN 60 529)*

  Abmaße Gehäuse

  108 x 78,5 x 45,8 mm (Tyr 3 mit Display)

  Kabelanschluss

  Kabelverschraubung aus Kunststoff
  (2x M 20 x 1,5; mit Zugentlastung, auswechselbar,
  Innendurchmesser 8 - 13 mm) oder
  M12-Steckverbinder nach DIN EN 610762101
  (optional auf Anfrage)

  Gehäuse

  Kunststoff, UV-beständig,
  Werkstoff Polyamid, 30 % glaskugelverstärkt,
  mit Schnellverschlussschrauben
  (Schlitz/ Kreuzschlitz - Kombination),
  Farbe Verkehrsweiß (ähnlich RAL 9016),
  Deckel für Display ist transparent!

  Normen

  CE-Konformität,
  elektromagnetische Verträglichkeit nach EN 61326,
  nach EMV-Richtlinie 2014/ 30/ EU

  Optional

  Display mit Beleuchtung, zweizeilig, programmierbar,
  Ausschnitt ca. 36 x15 mm (B x H), zur Anzeige des IST-Druckes
  oder eines individuell programmierbaren Anzeigewertes
  (Über die Modbusschnittstelle kann das Display sowohl
  im 7-Segment-Bereich, als auch im Dot-Matrix-Bereich
  individuell beschrieben werden.)
